UZ50 UKOSOWARKA FAZOWARKA Z AUTOMATYCZNYM POSUWEM

PODANE CENY ZAWIERAJĄ PODATEK VAT 23 %

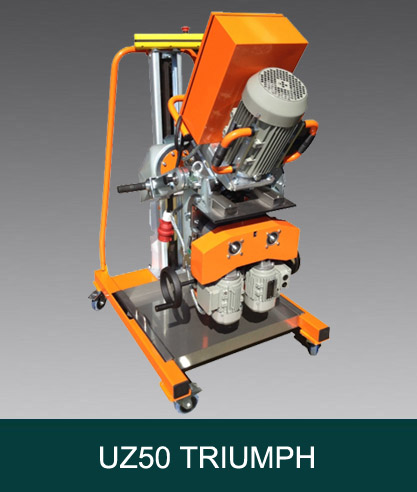

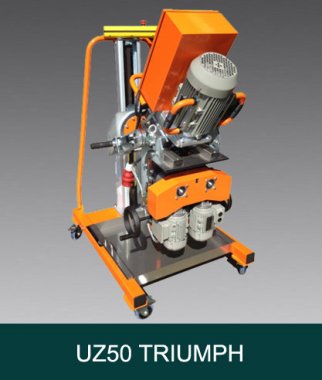

Automatyczna ukosowarka UZ50 Triumph/MANIPULATOR 3D

3 BEVELERS IN ONE + 3D ADAPTIVE SYSTEM = UNIQUE BEVELLING SOLUTION, MADE BY NKO MACHINES

Ukosowarka UZ 50 Triumph - bardzo wydajna, unikalna dwustronna ukosowarka do stali stali nierdzewnej i aluminium.
automatyczny posuw, prędkość automatycznego posuwu ustawiana za pomocą falownika, 0 -1,2m/min
wysokiej prędkości głowica frezerska z bardzo wytrzymałymi płytkami, maksymalna szerokość skosu 62mm/15°, 50mm/45°
15-60° nieskończenie regulowany kąt, bez konieczności wymiany jakichkolwiek części
Grubość materiału 7 - 80 mm
Deklaracja zgodności CE


wyjątkowy MANIPULATOR 3D

manipulator zapewnia szybki i prosty obrót UZ50 Triumph o 180°, co umożliwia dwustronny skos X K. Operator nie potrzebuje podnośnika, aby obrócić materiał. Zaoszczędza to czas pracy.
wyjątkowy system zaciskania umożliwia szybki montaż i demontaż UZ50 Triumph (Szybki System) w ciągu kliku sekund bez konieczności używania żadnych narzędzi
ukosowarka UZ 50 Triumph "unosi się" na MANIPULATORZE 3D i wyrównuje nierówności podłoża lub zniekształcenia blachy.
MANIPULATOR 3D umożliwia łatwe manipulowanie ukosowarką
wymaganą wysokość maszyny można ustawić za pomocą dźwigni MANIPULATORA 3D
ruch maszyny jest zapewniony przez duże koła zamontowane na wózku
możliwość ukosowania z MANIPULATOREM 3D lub bez
możliwość używania MANIPULATORA 3D jako stacji nieruchomej


OPRZYRZĄDOWANIE do ukosowania małych blach

Oprzyrządowanie zaprojektowane do używania z maszyną Triumph UZ50
Z tym oprzyrządowaniem UZ50 Triumph może obrabiać małe elementy
Maszyna UZ50 Triumph utrzymuje stałą regulację kąta skosu pomiędzy 15°- 60°
Obwód elektryczny zamknięty w skrzynce pyłoszczelnej i jest wyposażony wszystkie niezbędne urządzenia bezpieczeństwa.

Stół montowany na ukosowarce w pozycji do góry nogami
Dane techniczne:
Zasięg pracy UZ50 + MANIPULATOR 3D:
Kąt skosu αmaksymalna szerokość skosu (P)
15-60° niekończenie regulowany
15°62mm (zalecany w 3 krokach)
20°62mm (zalecany w 4 krokach)
25°56mm (zalecany w 4 krokach)
30°52mm (zalecany w 5 krokach)
35°51mm (zalecany w 5 krokach)
40°51mm (zalecany w 5 krokach)
45°50mm (zalecany w 5 krokach)
50°51mm (zalecany w 5 krokach)
55°51mm (zalecany w 5 krokach)
60°52mm (zalecany w 5 krokach)

Opis materiału:
do ukosowania stali węglowej, stali nierdzewnej i aluminium

Grubość materiału: od 7 do 70(60) mm
Minimalny rozmiar materiału: 200 x 100 x 7 mm, z oprzyrządowaniem do ukosowania małych blach maksymalny rozmiar materiału bez ograniczeń
Silnik głowicy frezarskiej: moc 4 000 W/400V/3fazy/50Hz
Prędkość cięcia: 182,92m/min, głowica frezarska 85 mm z 5 płytkami
Silnik posuwu automatycznego: 2X silnik, moc 120W/400V/3fazy/50Hz
Prędkośc posuwu automatycznego ustawiana za
pomocą falownika: 0-1,2m/min, regulacja zależy od rodzaju materiału


Stół montowany na ukosowarce w pozycji do góry nogami
Dane techniczne:

Rozmiar stołu: 700 x 200mm
Wysokośc robocza: 914mm
Waga (bez maszyny): 30kg
Najmniejszy możliwy rozmiar elementu obrabianego: 200 x 100 x 7mm
Kąt skosu α maksymalna szerokość skosu (P): 15°-60° nieskończenie regulowany
Automatyczna ukosowarka UZ50 Triumph/MANIPULATOR 3D
